汽水取样冷却器

【取样冷却器】基本说明

· 产品标题：取样冷却器

· 产品别名：取样冷却器、锅炉取样冷却器、蒸汽取样器

· 产品型号：QYL型

· 冷却面积：0.4m²

· 取样介质：水、蒸汽

· 本体材质：不锈钢TP304、316L、碳钢Q235-B

【取样冷却器】产品简介

取样冷却器是炉水、汽水取样冷却器用于电厂电站、钢铁冶炼、化工、纺织，印染等锅炉房炉水、汽水取样冷却化验，品种系列有：蒸汽取样冷却器、炉水取样冷却器、给谁取样冷却器、疏水取样冷却器、凝结水取样冷却器。锅炉及热力系统中的水、蒸汽大都温度较高,而高温不便于取样、不便于测定。取样冷却器可以将炉水冷却到（30-40度）、将蒸汽冷却成水并冷却到（30-40度）,便于操作人员安全取样及达到冷却介质温度降到30-40度以下满足中华人民共和国电力行业DL/T 457—91的标准，达到取样化验要求。

【取样冷却器】工作原理

取样冷却器工作原理：

1、取样冷却器冷却水流量在500-700mL/min，冷却介质温度可以降到30以下。

2、 取样冷却器冷却管均采用不锈钢管,不能用碳钢管或铜管,以免样品被冷却管的金属腐蚀产物污染。

3、取样冷却器冷却管可设计为单盘管或双盘管（按介质参数及安装空间设计）。

4、取样冷却器适用于温度较高的液体和气体等介质取样，具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点，取样管采用螺旋蛇形盘管结构，并选用优质不锈钢作为换热管，具有耐高温，耐腐蚀，使用寿命长，不污染样品等特点。根据样品采集点的分部及集中，设计单台取样冷却器和组合式取样冷却器便于同时对蒸汽，炉水，疏水，给水及除氧出水取样。

【取样冷却器】应用范围

1、提供取样介质温度、压力、蒸汽、水、汽水混合物；

2、冷却介质温度、压力；

3、对材质的要求（正常时冷却管为不锈钢，外壳体为碳钢）；

4连接方式及是否需要组合式；

5、各进出口连接方式（法兰、焊接等）。

【取样冷却器】技术参数

【取样冷却器】冷却面积的计算

1、如果已知样品流量、冷却水温度及样品的初始条件，则取样冷却器所需冷却面 积可由式(A1)求得：

A= f 1.0029/3600ΔtmU (A1)

式中 A——所需冷却面积，m2；

f——样品流量，L/h；

Δtm——平均温差，℃；

U——整体热交换系数(对双层螺旋管及浸液式冷却器均取U=200)。

当样品为过热蒸汽时，对每100℃过热度，应在由式(A1)计算出的冷却面积基础上增加12.6%。

2、平均温差可由式(A2)求得：

Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)] (A2)

式中 Δtm——平均温差，℃；

t1——冷却器进口样品温度，℃；

t2——冷却器进口样品温度，℃；

T1——冷却器进口冷却水温度，℃；

T2——冷却器出口冷却水温度，℃。

【取样冷却器】安装要求

1、安装前应对冷却器进行抽芯检查、清扫，抽芯时应注意保护密封面，将管束放置在专用的支承结构上，以避免损伤换热管。

2、安装时应在冷却器的两端留有足够的空间来满足拆装、维修的需要。

3、应在不受力的状态下连接管线，避免强力装配。

4、冷却器不得在超过铭牌规定的条件下运行。

5、应经常对管、壳程介质的温度及压降进行监督，分析冷却器的泄漏与结垢情况。

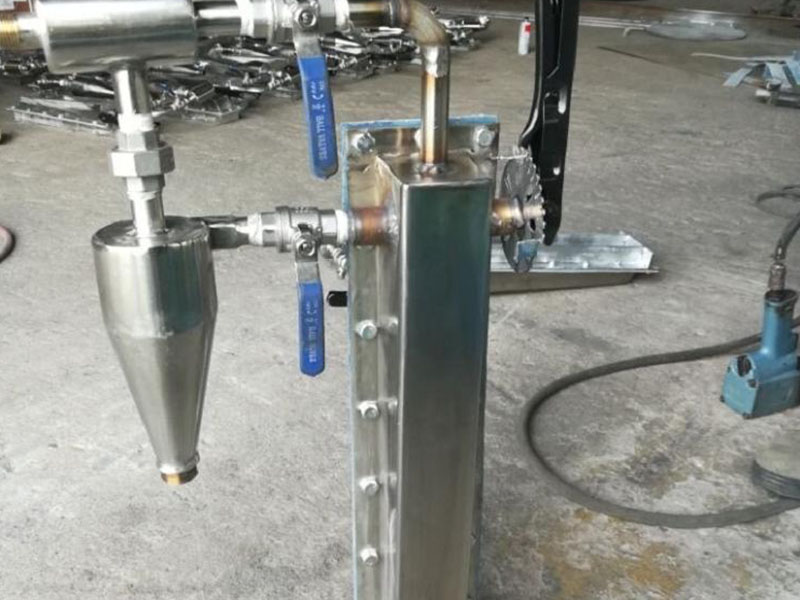

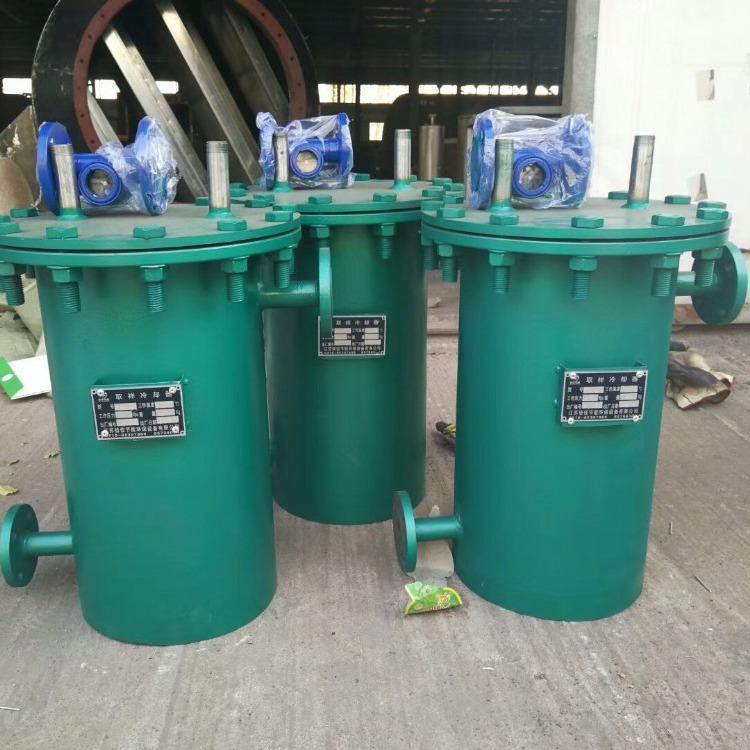

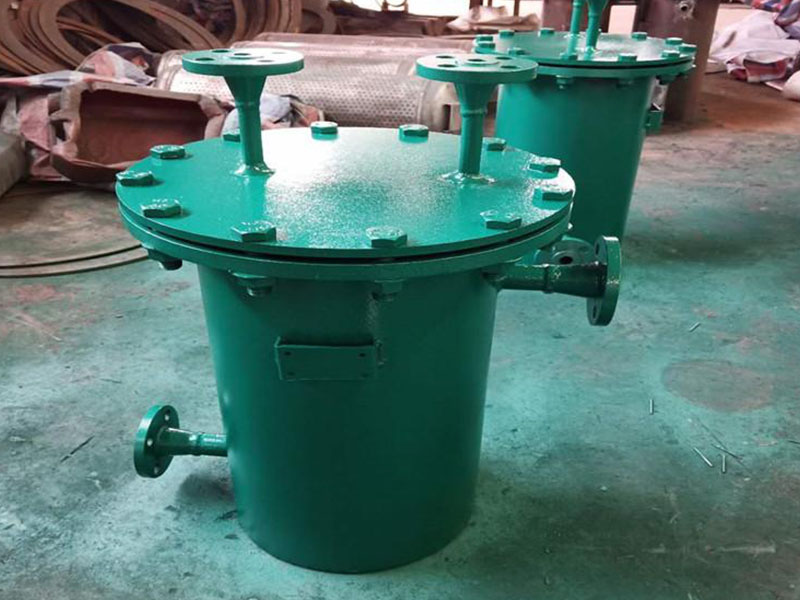

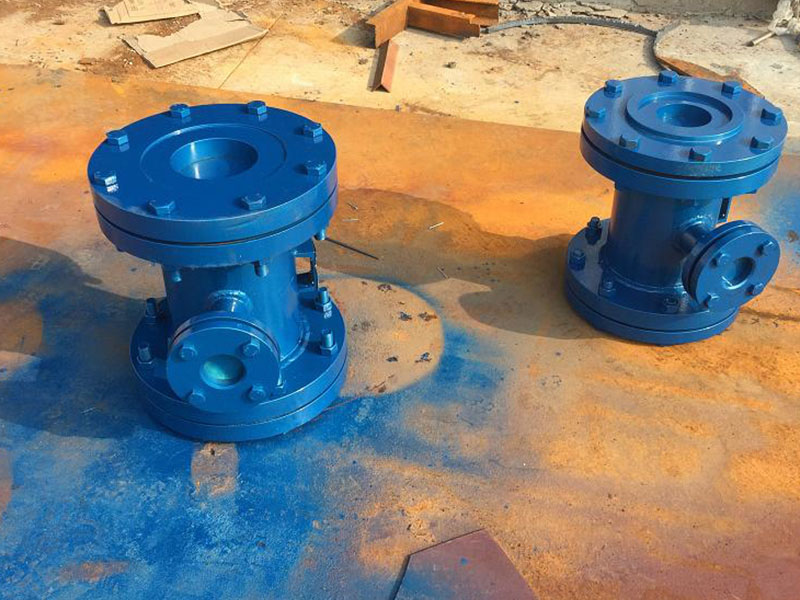

【取样冷却器】实拍图
